Grzejnictwo indukcyjne to nowoczesna technologia wykorzystywana w przemyśle do bezkontaktowego ogrzewania elementów metalowych. W tym procesie kluczową rolę odgrywają induktory – specjalistyczne komponenty, które generują pole elektromagnetyczne, skutecznie zamieniające energię elektryczną w cieplną.
Odpowiedni dobór, konstrukcja oraz serwis induktorów mają istotny wpływ na efektywność układów grzewczych, ich trwałość i precyzję działania. Artykuł omawia najistotniejsze aspekty związane z projektowaniem, eksploatacją oraz konserwacją induktorów stosowanych w systemach grzania indukcyjnego.

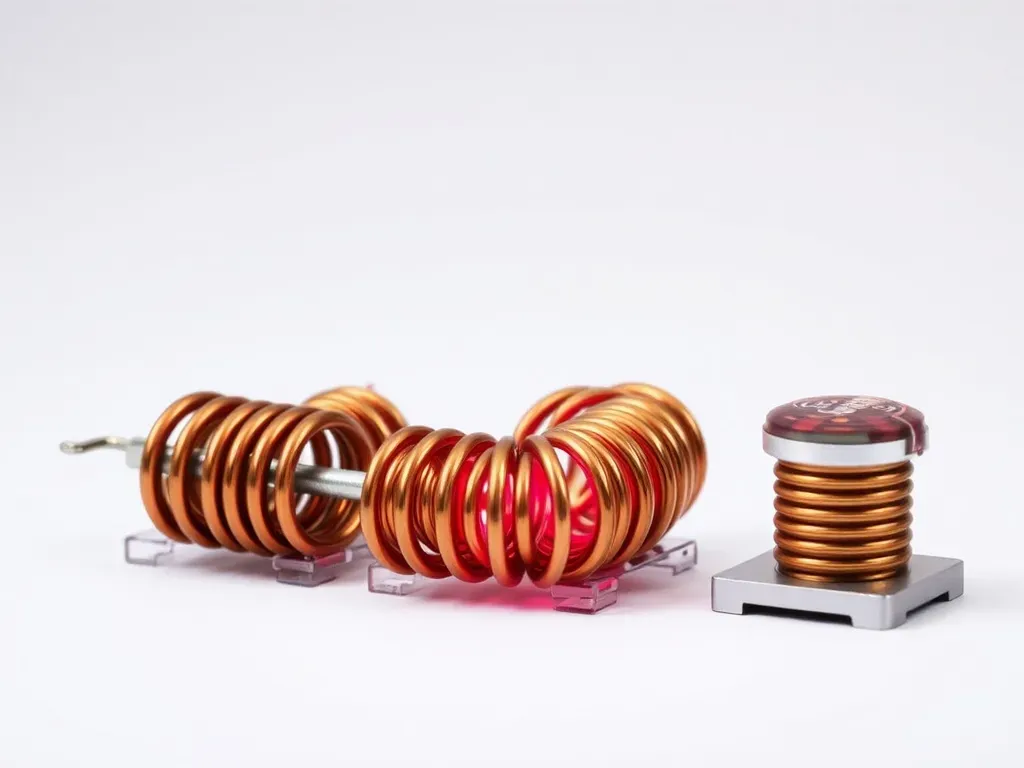

Rodzaje induktorów używanych w grzejnictwie indukcyjnym
Różne rodzaje induktorów są stosowane w zależności od konkretnego zastosowania technologicznego. Można wyróżnić m.in. induktory wielozwojowe, jednozwojowe, kanałowe, spiralne oraz specjalistyczne kształtkowe, dostosowane do geometrii obrabianego elementu. Każdy typ cechuje się odmiennym profilem generowanego pola elektromagnetycznego, co wpływa na sposób nagrzewania materiału oraz rozkład temperatury.
Jednozwojowe i spiralne induktory stosuje się głównie przy nagrzewaniu punktowym lub powierzchniowym. Z kolei kanałowe wykorzystywane są w procesach ciągłego topienia lub nagrzewania większych wolumenów metalu. Wybór odpowiedniego typu jest uzależniony nie tylko od parametrów technicznych urządzenia, ale także od rodzaju materiału, który podlega obróbce cieplnej czy wymagań procesowych, takich jak szybkość nagrzewania i głębokość penetracji ciepła.
Zasady projektowania induktorów dla efektywnego nagrzewania
Projektowanie wydajnych układów indukcyjnych wymaga precyzyjnego dobrania zarówno kształtu, jak i materiału induktora do konkretnego zastosowania. Niezbędne jest również uwzględnienie częstotliwości prądu zasilającego oraz mocy dostarczanej przez źródło. Geometria zwojów musi gwarantować efektywne sprzężenie pola elektromagnetycznego z nagrzewanym elementem oraz minimalizować straty energii wynikające z efektu naskórkowego czy wirów Foucaulta.
Wysokiej jakości komponenty do energoelektroniki i systemy automatyki przemysłowej znacząco wspierają proces projektowania nowoczesnych układów grzewczych. Wybierając specjalistyczne rozwiązania z oferty www.dacpol.eu/pl/, możliwe jest stworzenie systemów o zwiększonej wydajności i dłuższym cyklu życia. Firma oferuje szeroki asortyment elementów dedykowanych technologiom grzewczym, takich jak:
-
cewki indukcyjne o zoptymalizowanej geometrii,
-
falowniki wysokiej częstotliwości,
-
komponenty chłodzące i zabezpieczające,
-
czujniki temperatury współpracujące z układami indukcyjnymi.
Prawidłowo zaprojektowany induktor powinien nie tylko efektywnie przenosić energię, ale również być łatwy w serwisie oraz odporny na działanie ekstremalnych temperatur i sił elektromagnetycznych.
Materiały i technologie stosowane w produkcji induktorów
Do budowy induktorów wykorzystywane są przede wszystkim przewodniki wykonane z miedzi elektrolitycznej, która charakteryzuje się doskonałą przewodnością elektryczną i odpornością na przegrzanie. Zewnętrzna powierzchnia przewodników często pokrywana jest warstwą srebra, co dodatkowo optymalizuje parametry kondukcyjne. Wysokie temperatury wymagają zastosowania materiałów o dużej odporności na utlenianie oraz działanie fal elektromagnetycznych.
Kluczowym zagadnieniem technologicznym przy budowie induktorów jest skuteczne chłodzenie. Do tego celu używa się wody demineralizowanej lub specjalnych płynów dielektrycznych, które przepływają przez wnętrze rurki induktora. Techniki chłodzenia wpływają bezpośrednio na żywotność elementu oraz jego odporność na przeciążenia termiczne.
Diagnostyka i serwisowanie induktorów w systemach grzewczych
Skuteczna obsługa i diagnostyka induktorów jest równie istotna, jak ich projektowanie. Regularne przeglądy umożliwiają wykrycie wczesnych objawów zużycia, takich jak deformacje mechaniczne, zużycie złączy czy przegrzania. Diagnostyka może być wykonywana zarówno metodami termowizyjnymi, jak i poprzez pomiar indukcyjności i oporu.
W przypadku wykrycia usterek konieczna jest szybka reakcja serwisowa – wymiana uszkodzonych elementów lub regeneracja zwojów. Serwisanci korzystają często z zaawansowanego sprzętu diagnostycznego, który umożliwia szybkie lokalizowanie miejsc o podwyższonym oporze czy nieprawidłowym przepływie prądu. Wysoka efektywność działania układu zależy w dużej mierze od sprawności i niezawodności zastosowanego induktora.
Optymalizacja pracy induktorów w procesach przemysłowych
Poprawnie dobrane parametry pracy układu indukcyjnego pozwalają znacząco zwiększyć efektywność nagrzewania przy jednoczesnym zmniejszeniu zużycia energii. Automatyzacja procesów oraz monitorowanie parametrów technicznych – takich jak temperatura, moc, częstotliwość czy napięcie – umożliwiają bieżące korygowanie ustawień pracy systemu. Popularne są tu rozwiązania bazujące na sterownikach PLC i systemach SCADA.
Optymalizacji podlega również geometria induktora – w wielu firmach wdraża się komponenty o zmiennym kształcie, pozwalające dynamicznie dostosować profil pola elektromagnetycznego do zmieniających się warunków procesu. Dzięki temu możliwe jest utrzymanie docelowej temperatury z wysoką precyzją, nawet przy częstych zmianach w partiach materiału.
Nowoczesne podejście do projektowania i obsługi urządzeń indukcyjnych pozwala uzyskać nie tylko wyższą jakość wytwarzanych produktów, ale również ograniczyć zużycie energii i zwiększyć bezpieczeństwo procesu. Stąd też inwestycje w zaawansowane technologie oraz niezawodne komponenty – takie jak te dostępne na www.dacpol.eu/pl/ – stają się kluczowe dla przemysłowych systemów grzewczych.
